HDS-680K 高品位ワイド(広角)コンバージョンレンズ 0.67倍
価格 : オープンプライス

HDS-680Kは最新のワイドズームレンズ搭載の4K/ハイ・ビジョンカメラ用(「対応機種」参照)に新設計された高品位広角レンズです。
ワイドズームレンズをさらに広角にすることができ、超広角な映像での撮影を可能にしました。オールズーム対応設計ですのでズームレンズの最広角側から望遠側までピントが合います*。小型、軽量化のほかに中心解像力375本/mm** の高性能を達成しました。 2個のアダプターリングが標準で添付されていますので30mm/37mm/43mmの各フィルター径仕様の4K・
ハイ・ビジョンカメラに対応しています。
HDS-68K0とHDS-680の各レンズは同一ですのでその性能に差は生じません。
HDS-680のメーカー在庫払底しました。(2017年10月)















*10x以下のズームレンズ搭載ビデオカメラに取り付けた場合。**MTF30%の設計値


レンズをクリックして比較画像へ

  レンズ仕様
  レンズボディー 堅牢なメタル&PC/ABS樹脂ハイブリッドボディー仕様
  レンズ倍率 公称倍率: 0.67x, 実質倍率:対角0.53倍、水平0.67倍
  レンズ構成 2群2枚コート処理済み光学ガラス
  歪曲率(ディストーション) -18.5%(最広角側)
  フィルター径 なし
  基本径 37mm ネジピッチ0.75
  製品寸法 (高さ x 幅) 30mm x 66mm
  重量 125g
  付属品 HDS-680K アダプターリング2個(30mmピッチ0.75径用-型番RA3730, 43mmピッチ07.5径用-型番RA3743)・レンズキャップ・レンズケース

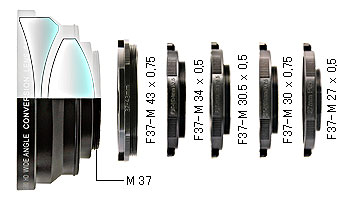

付属品 HDS-680(生産完了品) アダプターリング5個(27mmピッチ0.5径用-型番RA3727P5, 30mmピッチ0.75径用-型番RA3730, 30.5mmピッチ0.5径用-型番RA37305P5, 34mmピッチ0.5径用-型番RA3734P5, 43mmピッチ07.5径用-型番RA3743)・レンズキャップ・レンズケース
  実質対角倍率と水平倍率が異なるのは撮影された画像が「たる型」に歪む「ディストーション」の値がワイドズームレンズ搭載カメラ最広角側で-18.5%(設計値)発生するためです。

対応機種:JVC GZ-RX680/R480, GZ-RX670/R470/F270, GZ-RX600, GZ-A400/F200, SONY HDR-CX180/CX370V/CX420/CX430V/CX550V/CX560V/CX590V /CX630V/CX700V/CX720V, HDR-PJ20/PJ40V/PJ590V/PJ630V/PJ760V /PJ790V/PJ800, HDR-XR350V/XR550V, HXR-MC50J, HXR-NX70J/NX30J
HDR-CX560V, CX700V対応レンズページへ
HDS-680K

商品の仕様及び外観は改良の為事前の通告無しに変更することがあります。
HDS-680K/HDS-680はワイドズームレンズ搭載ハイ・ビジョンカメラ(「対応機種」参照)用に設計されていますのでワイドズームレンズを搭載していないカメラでご使用の際は記載された倍率未満になります。これは対応機種のワイドズームレンズにHDS-680K/HDS-680を取り付けた場合の最広角側での倍率表示に-18.5%のディストーション(歪曲率)が含まれるためです。 同様に対角倍率0.53x、水平倍率0.67xと倍率表示が異なった数値になるのもHDS-680K/HDS-680特有のディストーションによるものです。 ワイドズームレンズとは最広角側がf=26.3mm(35mmフィルム換算値16:9)相当の画角を有するHDビデオカメラレコーダー内蔵ズームレンズのことです。(2011年5月)
HDS-680K/HDS-680は光学レンズで精密に組み立てられていますから、強い衝撃を与えないようにしてください。過度な高温(車内)や低温の場所に置いたり、湿気の多いところに放置しないようお願いします。HDS-680K/HDS-680を通して直接太陽光や明るい光を見ないでください。
HDS-680K/HDS-680を取り付けたままではストロボ(フラッシュ)のご使用はできません。HDS-680K/HDS-680取り付け時ストロボ撮影を行うと画像にHDS-680K/HDS-680レンズの影が映し出されることがあります。
HDS-680K/HDS-680を取り付けた状態ではリモコンが正確に作動しないことがありますのでリモコンをご使用の場合は事前のリハーサル撮影をお勧めします。
表記の各倍率は設計上の値ですので実際に取り付けるカメラレンズの種類によって撮影画角が表記倍率未満または以上になる場合があります。
使用ビデオカメラの機種によりHDS-680K/HDS-680レンズを取り付け後、最広角側にすると画面の片隅または四隅が暗くなる「ケられ」が発生する場合もあります。またLCD画面上では発生していない「ケられ」も静止画モードで撮影した画像に「ケられ」が発生している場合があります。そのときはズームを少し望遠側に移動すると解消します。 各ビデオカメラへの取付などはメーカー別応表をご参考にしてください。
HDS-680K/HDS-680を正面からみると小さい白い点が見えるときがありますが、撮影に影響なく正常な状態です。
HDS-680K/HDS-680を使用しての撮影終了後,移動の際はHDS-680をカメラから外して移動してください。レンズを取り付けたまま移動されますとカメラ本体破損の要因になります。
HDS-680K/HDS-680を取り付けた場合、通常オートフォーカスモードでピント合わせを行ってください。
本製品を寒いところから急に暖かいところに移動すると結露が発生してレンズ内・外部に水滴がつくことがあります。レンズ内に結露が発生した場合は乾燥した部屋で結露を解消させてからご使用ください。 くりかえし結露を発生させますとレンズ内部が汚れ(カビ)、撮影画像に影響が出る場合がありますのでご留意ください。
本製品は防塵・防滴仕様ではありません。
レイノックスコンバージョンレンズは一貫した品質管理のなか、日本国内の自社工場にて生産しています。
RAYNOX製品の製品保証規定は日本語INDEXページの「サイトのご利用に関して」 内に記載してあります。
**本ページ・取扱説明書などで表記している倍率数値は設計上の理論値で実際に撮影された数値とは誤差が出る場合があります。
