Echte Vergleichsfotos bei Klick auf die Kamera

DCR-7900ZD Ein hoch auflosendes
Weitwinkelobjektiv 0,79-fach

Das DCR-7900ZD ist ein hoch auflosendes Weitwinkelobjektiv mit dem Abbildungsfaktor 0,79-fach. Es wird vor das Objektiv der Digitalkamera montiert. Gefertigt aus optischem Glas mit hohem Brechungsindex, erreicht es die Auflösung 230 Linien/mm in der Bildmitte (MTF 30%). Mit nur 0,9% Verzeichnung verdient dieses Objektiv das Pradikat ?nahezu verzeichnungsfrei“ wirklich. Es zeichnet besonders scharfe, brillante und naturliche Weitwinkelfotos.

Sie konnen das DCR-7900ZD direkt an das Zoomobjektiv der Olympus C-8080 Wide Zoom montieren.

Technische Daten



Echte Vergleichsfotos bei Klick auf die Kamera

DCR-5320PRO 3 in 1 Makro - Vorsatzobjektiv mit hoher Auflosung und drei unterschiedlichen Dioptrienstarken.
Das DCR-5320PRO besteht aus zwei eigenstandigen aber kombinierbaren Objektiven. Das eine Objektiv bietet 2, das andere 3 Dioptrien. Beide Objektive sind auch in der optischen Konstruktion aufeinander abgestimmt. Setzt man sie zusammen, erhalt man ein 5 Dioptrien starkes Makroobjektiv mit der für den Makrobereich exzellenten Auflosung 200 Linien/mm in der Bildmitte (MTF 30%).

für die Montage des DCR-5320PRO an das Kameraobjektiv sind die Adapter Raynox RA7252 und RT5267CT erforderlich.

Der Raynox Adapter RA7252 und RT5267CT gehort nicht zum Lieferumfang. Bitte zusatzlich bestellen.

Technische Daten

SO MONTIEREN SIE TELE- UND MAKROOBJEKTIVE

1. Kamera ausschalten (OFF).
2. Objektivring von der Kamera nehmen.
3. Adapter RT5267CT auf die C-8080 Wide Zoom schrauben
4. Tele- oder Makroobjektiv an den Adapter RT5267CT setzen.


Anklicken für Vergleichsbilder.



Anklicken für Vergleichsbilder.

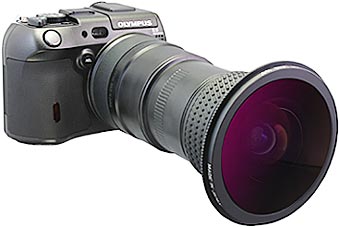

DCR-CF185PRO hoch auflösendes 185º FishEye Vorsatzobjektiv mit zirkularer Abbildung
Nach der Montage öffnet das DCR-CF185 PRO einen weiten Blickwinkel für eine zirkulare FishEye Abbildung. Das Objektiv wurde für die herausragend hohe Auflösung von 500 lines/mm at center (MTF30%) neu gerechnet. Es besteht aus 6 Linsen in 4 Gruppen, alle Elemente aus hochwertigem optischem Glas und vergütet. Die Dispersion (unterschiedliche Brechung der einzelnen Farben des Spektrums) ist gering.
Zur Montage des DCR-CF185 PRO an die C-8080WideZoom ist der Adapter RT6267CW erforderlich.(bitte beachten Sie die unten stehende animierte Darstellung zur Montage.)

Bildwinkel: Nominal 185º, tatsächlich diagonal 185º, horizontal 185º.
Bauweise: 6 Linsen in 4 Gruppen. Alle Linsen aus optischem Glas, alle Oberflächen vergütet.
Anschlussgewinde: 62 mm.
Maße mm / Gewicht g: 96 x 98 / 565

Die Adapterringe RA6258 und RA6252 gehören zum Lieferumfang.
Der Adapter RT6267CW gehört nicht zum Lieferumfang, bitte zusätzlich bestellen.
Technische Daten

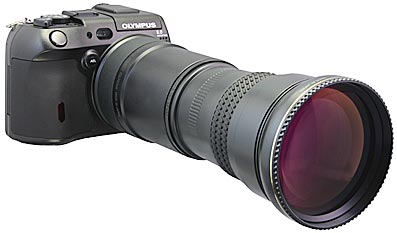

DCR-2025PRO 2,2-fach Tele Vorsatzobjektiv mit hoher Auflösung
Das DCR-2025PRO verlängert die Brennweite der C-8080 WIDE ZOOM auf die starke Tele - Brennweite 300 mm (analog zum 35 mm Format). Es ist nach den modernsten Prinzipien gerechnet und erreicht eine hohe Auflösung. Es besteht aus 4 Linsen in 2 Gruppen. Alle Linsen sind aus hochwertigem optischen Glas.

Auflösung 260 Linien/mm im Zentrum (MTF 30%)

Für die Montage an die C-8080 sind die Adapter RA6252 (im Lieferumfang enthalten) und RT5267CT
(gehört nicht zum Lieferumfang), erforderlich.


Abbildungsfaktor: Nominal 2,2-fach, tatsächlich diagonal 2,2-fach, horizontal 2,2-fach.
Kurzester Aufnahmeabstand: 5m.
Bauweise: 4 Linsen in 2 Gruppen, alle Linsen aus vergütetem optischen Glas.
Anschlussgewinde: 62 mm.
Filtergewinde (Front); 82 mm.
Maße / Gewicht: 123 x 85 mm / 275g.

Die Adapterringe RA6258 und RA6252 gehören zum Lieferumfang.
Der Adapter RT5267CT gehört nicht zum Lieferumfang, bitte zusätzlich bestellen.
Technische Daten


So montieren Sie das DCR-CF185PRO

1. Schalten Sie die Kamera aus.
2. Nehmen Sie den Objektivring der Kamera ab.
3. Schalten Sie die Kamera ein und stellen Sie sicher, dass das Objektiv in der maximalen Weitwinkelposition steht.
4. Schalten Sie die Kamera wieder aus.
5. Schrauben Sie den Adapter RT6267CW an die Kamera.
6. Schrauben Sie das DCR-CF185PRO an den Adapter RT6267CW.

So montieren Sie Tele- und Makroobjektive

1. Schalten Sie die Kamera aus.
2. Nehmen Sie den Objektivring der Kamera ab.
3. Schrauben Sie den Adapter RT5267CT an die C-8080WZ.
4. Schrauben Sie das Tele- oder Makroobjektiv an den Adapter RT5267CT (für das DCR-2020PRO ist
zusätzlich der Adapter RA6252 zu verwenden).



Anklicken für Vergleichsbilder.



Anklicken für Vergleichsbilder.

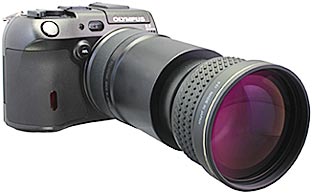

DCR-1540PRO 1,54-fach
Tele Vorsatzobjektiv mit hoher Auflösung

Das DCR-1540 PRO verlängert die Brennweite des Zoomobjektivs der OLYMPUS C-8080WZ auf bis zu 215 mm (analog 35 mm-Format). Die neue Konstruktion bietet eine besonders gute Auflösung. Das Objektiv besteht aus 4 Linsen in 2 Baugruppen. Die Linsen sind aus optischem Glas mit hohem Brechungsindex hergestellt.
340 Linien / mm im Zentrum (MTF30%)
Der Adapter RT5267CT ist für die Montage des DCR-1540PRO an die C-8080WZ erforderlich.
Es tritt eine geringfügige Vignettierung (Abschattung der Bildecken) auf.

Abbildungsfaktor: Nominal 1,54-fach; Tatsächlich
1,54-fach diagonal, 1,54-fach horizontal.
Bauweise: 4 Linsen in 2 Gruppen,
alle aus vergutetem optischen Glas.
Anschlussgewinde: 52 mm
Filtergewinde (Front): 67 mm
Maße / Gewicht: 71 x 67 mm / 240g.

Die Adapter RA5262A und RT5267CT sind nicht im Lieferumfang enthalten. Bitte zusätzlich bestellen.

Technische Daten

DCR-FE181 PRO Fish-Eye Objektiv (Vollformat)
Das DCR-FE181 PRO erfasst, bei maximaler Weitwinkelstellung des Objektivs dieser Kamera, den erstaunlichen, ultra - weiten Bildwinkel von 180º diagonal und horizontal. Der Zoombereich ist auf den Faktor 1,5 beschränkt (ausgehend von der maximalen Weitwinkelstellung). Dieses neu konstruierte, hoch auflösende, Objektiv besteht aus 5 Linsen in 4 Baugruppen. Die Linsen werden aus optischem Glas mit hohem Brechungsindex hergestellt.
Auflösung 480 Linien/mm im Zentrum (MTF 30%)

Der Raynox Adapter RT6267CW (gehört nicht zum Lieferumfang) ist für die Montage des DCR-FE180PRO an der C-8080WZ erforderlich)

Abbildungsfaktor: Nominal 0,24-fach; Tatsachlich 180º diagonal.
Bauweise: 5 Linsen in 4 Gruppen, alle Linsen aus vergütetem optischen Glas.
Anschlussgewinde: 62 mm
Filtergewinde (Front): Nicht vorhanden
Maße / Gewicht: 100 x 69 mm / 685g.
Die Adapterringe RA6258 und RA6252 gehören zum Lieferumfang.
Der Adapter RT6267CW gehört nicht zum Lieferumfang, bitte zusätzlich bestellen.

Technische Daten

So montieren Sie das DCR-FE180PRO

1. Schalten Sie die Kamera aus.
2. Nehmen Sie den Objektivring der Kamera ab.
3. Schalten Sie die Kamera ein und stellen Sie sicher, dass das Objektiv in der maximalen Weitwinkelposition steht.
4. Schalten Sie die Kamera wieder aus.
5. Schrauben Sie den Adapter RT6267CW an die Kamera.
6. Schrauben Sie das DCR-FE180PRO an den Adapter RT6267CW.



Anklicken für Vergleichsbilder.



Anklicken für Vergleichsbilder.
DCR-1850 PRO Tele Vorsatzobjektiv 1,85-fach
Das DCR-1850 PRO verlängert die Brennweite des Zoomobjektivs der Olympus C-8080WZ auf bis zu 250 mm (analog 35 mm Format), wenn das Objektiv der Kamera in der maximalen Teleposition steht.
Auflösung 200 Linien/mm im Zentrum (MTF 30%)
Zur Montage ist der Adapter RT5267CT (gehört nicht zum Lieferumfang) erforderlich.
Wie in den Vergleichsbildern zu sehen, kann eine geringfugige Vignettierung (Abschattung der Bildecken) auftreten.

Abbildungsfaktor: Nominal 1,85-fach; Tatsächlich 1,85-fach diagonal, 1,85-fach horizontal.
Bauweise: 3 einzeln stehende Linsen, alle aus vergütetem optischen Glas.
Anschlussgewinde: 52 mm
Filtergewinde (Front): Nicht vorhanden
Maße / Gewicht: 85 x 58 mm / 265g.

Der Adapter RT5267CT gehört nicht zum Lieferumfang, bitte zusätzlich bestellen.

Technische Daten
DCR-1850 PRO(BL) Tele Vorsatzobjektiv 1,85-fach
schwarze Ausführung

Das DCR-1850 PRO verlängert die Brennweite des Zoomobjektivs der Olympus C-8080WZ auf bis zu 250 mm (analog 35 mm Format), wenn das Objektiv der Kamera in der maximalen Teleposition steht.
Auflösung 200 Linien/mm im Zentrum (MTF 30%)
Zur Montage ist der Adapter RT5267CT (gehört nicht zum Lieferumfang) erforderlich.
Wie in den Vergleichsbildern zu sehen, kann eine geringfugige Vignettierung (Abschattung der Bildecken) auftreten.

Abbildungsfaktor: Nominal 1,85-fach; Tatsächlich 1,85-fach diagonal, 1,85-fach horizontal.
Bauweise: 3 einzeln stehende Linsen, alle aus vergütetem optischen Glas.
Anschlussgewinde: 52 mm
Filtergewinde (Front): Nicht vorhanden
Maße / Gewicht: 85 x 58 mm / 265g.

Der Adapter RT5267CT gehört nicht zum Lieferumfang, bitte zusätzlich bestellen.

Technische Daten



Anklicken für Vergleichsbilder.




Anklicken für Vergleichsbilder.

DCR-150 Makro / Nahbereichs Vorsatzobjektiv
Mit der Schnappfassung kann dieses Objektiv mit einem Griff an den Adaptertubus RT5267CT gesetzt werden. (Aufnahmedistanz 75 mm bei maximaler Telestellung).
Vergrößerungsfaktor im Vergleich zur maximalen Makroeinstellung der Kamera: 1,2-fach.
Bauweise: 3 Linsen in 2 Gruppen,
alle Linsen aus vergütetem optischen Glas.
Anschlussgewinde: 43 mm / Schnappfassung
Filtergewinde (Front): 49 mm
Maße / Gewicht: 53 x 18 mm / 50g.

Aufnahmestand für Nah-/Makroaufnahmen KS-2000


Der Adapter RT5267CT gehört nicht zum Lieferumfang, bitte zusätzlich bestellen.
Es kann eine Vignettierung (Abschattung der Bildecken), wie in den Vergleichsaufnahmen zu sehen, auftreten.

Technische Daten
DCR-250 Makro / Nahbereichs Vorsatzobjektiv
Mit der Schnappfassung kann dieses Objektiv mit einem Griff an den Adaptertubus RT5267CT gesetzt werden. (Aufnahmedistanz 56 mm bei maximaler Telestellung).
Vergrößerungsfaktor im Vergleich zur maximalen
Bauweise: 3 Linsen in 2 Gruppen,
alle Linsen aus vergütetem optischen Glas.
Anschlussgewinde: 43 mm / Schnappfassung
Filtergewinde (Front): 49 mm
Maße / Gewicht: 53 x 18 mm / 60g.
Aufnahmestand für Nah-/Makroaufnahmen KS-2000


Der Adapter RT5267CT gehört nicht zum Lieferumfang, bitte zusätzlich bestellen.
Es kann eine Vignettierung (Abschattung der Bildecken), wie in den Vergleichsaufnahmen zu sehen, auftreten.

Technische Daten


Anklicken für Vergleichsbilder.
MSN-200 Super Makro Objektiv
Mit der Universal - Schnappfassung UAC-3500 (bitte zusätzlich bestellen) kann dieses Objektiv mit einem Griff an den Adaptertubus RT5267CT gesetzt werden. Bei Einstellung des Objektivs der C-8080WZ auf die maximale Teleposition, gelingen mit dem MSN-200 nahezu verzeichnungsfreie Bilder aus 35 mm Abstand (Aufnahmedistanz 30 mm, bei maximaler Telestellung des Zoomobjektivs).

Vergrößerung 4,5-fach, im Vergleich zur größten möglichen Abbildung mit der Makrofunktion der Kamera.
Bauweise: 4 Linsen in 3 Gruppen, alle Linsen aus vergütetem optischen Glas.
Anschlussgewinde: 37 mm
Filtergewinde (Front): nicht vorhanden
Maße / Gewicht: 42 x 22 mm / 60g.
Aufnahmestand für Nah-/Makroaufnahmen KS-2000


Der Adapter RT5267CT gehört nicht zum Lieferumfang.
Die Schnappfassung UAC3500 gehört nicht zum Lieferumfang.
Das Objektiv kann auch mit dem Adapter RA3752 (bitte ggf. zusätzlich bestellen) montiert werden.

Es kann eine Vignettierung (Abschattung der Bildecken), wie in den Vergleichsaufnahmen zu sehen, auftreten.



Adapter RT6267CW
Innengewinde 62 mm auf Innengewinde 67 mm

Production Discontinued.
Available quantity may be limited. (August 2005)



Adapter RT5267CT
Innengewinde 52 mm auf Innengewinde 67 mm

Production Discontinued.
Available quantity may be limited. (August 2005)

So montieren Sie das DCR-FE180PRO

1. Schalten Sie die Kamera aus.
2. Nehmen Sie den Objektivring der Kamera ab.
3. Schalten Sie die Kamera ein und stellen Sie sicher, dass das Objektiv in der maximalen Weitwinkelposition steht.
4. Schalten Sie die Kamera wieder aus.
5. Schrauben Sie den Adapter RT6267CW an die Kamera.
6. Schrauben Sie das DCR-FE180PRO an den Adapter RT6267CW.

So montieren Sie Tele- und Makroobjektive

1. Schalten Sie die Kamera aus.
2. Nehmen Sie den Objektivring der Kamera ab.
3. Schrauben Sie den Adapter RT5267CT an die C-8080WZ.
4. Schrauben Sie das Tele- oder Makroobjektiv an den Adapter RT5267CT (für das DCR-2020PRO ist
zusätzlich der Adapter RA6252 zu verwenden).


Universal - Schnappfassung UAC-3500 für Filtergewinde 52-67 mm.
Der UAC-3500 wird mit einem Griff an alle Filtergewinde von 52 bis 67 mm gesetzt.
Außengewinde: 52-67 mm
Innengewinde: 37 mm
Aufnahmestand für Nah-/Makroaufnahmen KS-2000
Eine Reprosäule mit Durchlicht - Beleuchtung und in der Höhe justierbarer Montageplatte für die Kamera.

WMV VIDEO FILE(WMV 480KB)
(480 kB)
MOV VIDEO FILE(MOV 3400KB)
(3400 kB)
WMV VIDEO FILE(WMV 600KB)
(600 kB)
MOV VIDEO FILE(MOV 3600KB)
(3600 kB)

Die Objektive DCR-CF185PRO DCR-FE180 PRO sind mit 565 bzw.685g keine Leichtgewichte. Deshalb ist etwas Vorsicht beim Fotografieren geboten. Bitte stützen Sie Das Objektiv mit einer Hand ab.
Das Zoomen des Objektivs der Kamera ist auf maximal 13 mm Brennweite bergrenzt, wenn das DCR-FE180PRO mit dem Adapter RT6267CW angesetzt wird. Bitte zoomen Sie nicht über diese Brennweite hinaus.
Bitte verzichten Sie auf den Gebrauch des Einbaublitzes, wenn ein Vorsatzobjektiv angesetzt ist. Es entstunden unschone Schatten.
Alle Raynox Vorsatzobjektive sind in unseren eigenen Werken in Japan hergestellt. Jeder Schritt in der Produktion unterliegt rigorosen Qualitätskontrollen, so dass Abbildungsfehler wie Astigmatismus, Verzeichnungen und sphärische Aberration wirksam kompensiert werden, für eine exzellente Bildqualität.

*Änderungen vorbehalten.

Bei Verwendung von Adaptern, die nicht von Raynox hergestellt wurden, kann die Bildquälitat beeinträchtigt werden.
